工業廢水處理工程的產業發展至今已經幾十個年頭了，依斯倍作為專業工業廢水處理環保公司在業內擁有38年的行業服務經驗，做過多個知名項目，包括中石油集團、寶鋼集團、美的集團等，豐富的項目施工及運營經驗，贏得了客戶的良好口碑，現將我們項目部在中航集團榮聯廢水處理模塊化系統中關于沉淀池的一些安裝心得與沉淀池構造案例和大家做一些案例分享

一：沉淀池的類型與構造

中航集團江蘇榮聯項目主要是針對業主的電鍍廢水做達標排放設計，部分廢水我們進行了回用處理，經處理過的中水經過輸送系統再次供給業主電鍍生產線進行回用，針對電鍍廢水的特點，我們選擇了平流式沉淀池。

平流式沉淀池的特點是構造簡單，為長方形水池，一端進水，另外一端為出水。整個系統由由進水區，出水區，沉淀區，緩沖區，污泥區及排泥裝置等組成。

1.進水區：進水區的作用：使水流均勻分別在整個斷面上，盡量減少擾動。該平流式沉淀池的配水采用了進水擋板及穿孔板進水，入口流速小于25mm/s

2.出水區：出水區由流出槽和擋板組成。流出槽設自由溢流堰，鋸齒形堰流出等

3.沉淀區：設計在進水擋板和出水擋板之間

4.緩沖區：為了避免已沉淀污泥被水流攪起以及緩沖沖擊負荷，在清水區和污水之間我們?cè)O(shè)計了一個緩沖區

5.污泥區;污泥區目的是貯存，濃縮污泥及排泥

6.排泥裝置:綜合經濟、高效、減少售后的角度考慮我們選用了氣動隔膜泵

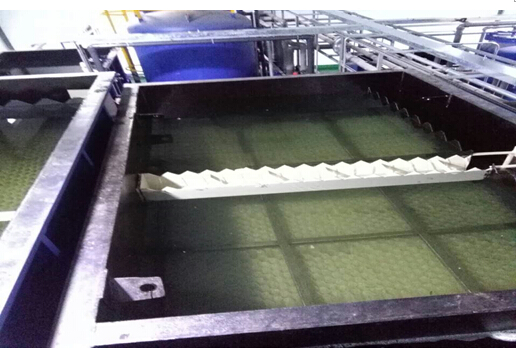

該項目的現場沉淀池（化學鎳廢水沉淀池）

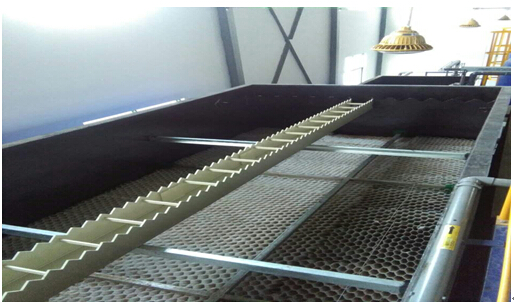

該項目的綜合廢水沉淀池（下部為緩沖區的斜管）

以上兩個沉淀池在設計時均含有溢流堰，圖片中pp材質的溢流堰為后增加部分，這樣設計增加的原因?yàn)椋喊匆话阍O(shè)計理論溢流堰（鋸齒形堰）應該安裝在沉淀池的長邊，而該項目受到空間受限的原因設計安裝在短邊，裝在短邊相應的鋸齒口少這樣單位時間的流出水量大，這樣容易把絮體帶到下面的中間水池，污泥就沒有足夠的沉降時間。而現在在長邊增加一道溢流堰，這樣水流平緩，絮體沉降效果會更好。到中間水池的水會更清澈

在鋸齒堰后的出水口（沉淀池到中間水池的出水口）:在出水口我們現場又增加了濾網，這樣就解決了由于緩沖區的斜管裂掉的塑料塊流到中間水池導致泵堵塞的可能性，使泵流量能滿負荷運轉。

二．豎流式沉淀池

豎流式沉淀池一般為圓形。沉淀池上部呈柱狀部分為沉淀區，下部呈截頭錐狀的部分為污泥區，在兩區之間留有緩沖層0.3米

廢水從中心管流入，由下部流出，通過反射板的阻攔向四周分布，然后沿沉淀區的整個斷面上升，沉淀后的出水由池四周溢出。中心管內的流速設計時不大于100mm/s,末端喇叭口及反射板起消能及折水流向上的作用，沉速超過上升流速的顆粒則向下沉降到污泥斗中，澄清后的水由溢流口的溢流堰溢出池外。

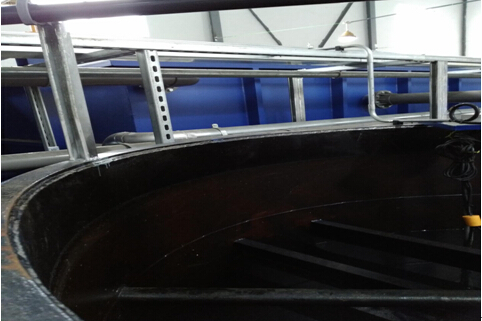

該污泥池溢流口我們?cè)黾恿艘缌餮?。增加堰的作用為了減小負荷，改善出水水質而設計。以增加出水堰的長度和減小單位堰寬的出水負荷，這樣水流平緩不容易帶走懸浮絮體

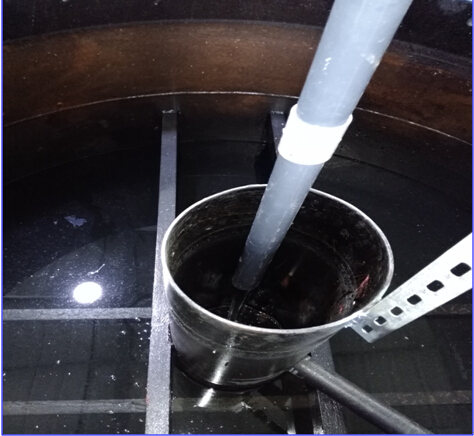

該項目現場沉淀池的進水口直接垂直從中心管上口進入，抬高高度高過前面沉淀池的液面，這樣就避免沉淀池的水直接經過隔膜泵流到污泥池（隔膜泵不工作時自流），然后經過污泥池溢流口再流到調節池，導致水往復處理，提高運營成本。

當然在設計時我們也會有一些設計小缺陷，圖片顯示的是該項目的現場污泥池與沉淀池，面前的為污泥池，前方藍色為沉淀池。受到容積等諸多因素影響，該項目的沉淀池在設計上高過污泥池。導致了項目現場人員增加了一些時間來解決與處理這些問題的產生

以上圖片均為依斯倍環保在中航集團江蘇榮聯公司的現場照片，未經授權不得作為其他用途
